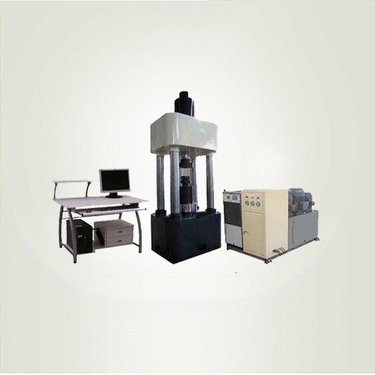

YSZ-50岩石三轴仪 深部岩石力学测试的关键设备

岩石三轴仪是研究岩石在不同应力状态下力学行为的重要实验设备，其中YSZ-50岩石三轴仪作为一种典型的50吨级三轴试验系统，在岩土工程、地质力学和深部资源开发等领域应用广泛。本文将对该设备的基本原理、主要构成、技术特点及应用领域进行介绍。

一、三轴试验的基本原理

岩石三轴试验是指在对岩石试样施加轴向压力（σ1）的通过围压系统施加侧向压力（σ2=σ3），从而模拟地下岩石所处的三维应力状态。与常规单轴压缩试验不同，三轴试验能够更真实地反映岩石在地层中的受力环境，可获得岩石的强度参数（如内摩擦角φ和粘聚力c）、变形特性（弹性模量、泊松比）以及破坏准则等关键力学指标。

二、YSZ-50岩石三轴仪的主要构成

YSZ-50岩石三轴仪通常由以下几个核心部分组成：

1. 轴向加载系统：最大轴向荷载为500kN（约50吨），采用伺服控制液压缸，可实现位移控制或荷载控制，加载速率可调。
2. 围压系统：通过高压油泵或增压器向三轴压力室注入液压油，施加围压，最高围压通常可达60-100MPa，具体取决于型号配置。
3. 三轴压力室：用于容纳岩石试样和围压介质，承受高压，通常由高强度合金钢制成，配有密封装置和引线接口。
4. 测量与数据采集系统：包括轴向位移传感器、径向位移传感器（或应变片）、荷载传感器、压力传感器等，用于实时监测试样变形和荷载变化。
5. 控制系统：计算机伺服控制，可预设试验路径（如常规三轴、卸围压、蠕变等），自动采集数据并生成应力-应变曲线。

三、技术特点

1. 高刚度框架：YSZ-50采用高刚度立柱和横梁，减小试验机变形对试样变形测量的影响，提高测试精度。
2. 模块化设计：可根据需要更换压力室、压头等部件，适应不同尺寸试样（常用Φ50mm×100mm或Φ25mm×50mm）。
3. 高温高压扩展能力：部分型号可配备加热装置，最高温度可达200℃以上，模拟深部高温高压环境。
4. 孔隙压力控制：可选配孔隙压力系统，用于研究有效应力原理和渗流特性。
5. 安全保护：具备超压、超载、超位移保护功能，确保试验安全。

四、主要应用领域

1. 深部岩体力学研究：模拟深部开采、隧道开挖等工程中的高应力状态，评估岩爆倾向性。
2. 石油工程：研究储层岩石在不同围压下的力学特性，为钻井和压裂设计提供依据。
3. 地质灾害防治：分析边坡、坝基等岩体的稳定性。
4. 核废料处置：评估围岩在地下水、温度耦合作用下的长期力学行为。
5. 教学实验：作为高等院校和科研院所岩石力学课程的重要实验平台。

五、典型试验类型

YSZ-50岩石三轴仪可进行多种试验，包括：

• 常规三轴压缩试验（CTC）
• 三轴卸围压试验
• 三轴蠕变试验
• 三轴循环加卸载试验
• 渗透试验（配备渗透系统时）

YSZ-50岩石三轴仪作为一种50吨级三轴试验设备，凭借其可靠的加载系统、精确的测量和控制能力，成为岩石力学研究和工程实践中的重要工具。随着深部资源开发和地下工程建设的不断发展，该设备将在揭示岩石复杂力学行为方面发挥更大作用。用户在选型时，应根据具体试验需求（如最大围压、温度、孔隙压力等）选择合适的配置，并定期进行校准和维护，以保证试验数据的准确性。
